Pinnauuringute puurplatvormi CDC-6 kuluefektiivne N suurus: 1600m

CDC-6 Plus pinnasüdamiku puurimisseade

CDC-6 Surface core puurimine rig see on väga klassikaline puurimine rig teemant südamiku puurimine. Kompaktne disain, küps tehnoloogia, NQ suuruse jaoks on puurimisvõimsus 1600m, rööbastee paigaldatud, isegi kui tööpiirkond See on kaugel, meie CDC-6 saab alati usaldada.

Funktsioonid

· Dump mast - loob stabiilse tööplatvormi ja alandab töökõrgust dramaatiliselt.

· Uus teleskoobi mast - Lihtne seadistamine ja võimeline 6m varras tõmbab, olles samal ajal transportimiseks kompaktne suurus.

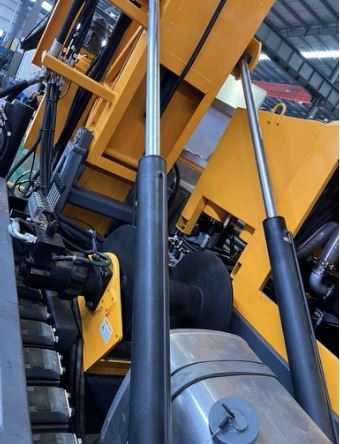

· Hüdraulilised tasanduspesad ja masti tõstvad silindrid - muudavad seadme seadistamise lihtsaks.

· Rikkaliku kogemusega ise kujundatud padrun- ja pöörlemisseade pakub suurt ootust jõudlusele ja töökindlusele.

· Hüdrauliline varraste hoidik – tagab varda kinnitamise kiire toime, parema töökindluse ja väiksema hooldusvajaduse.

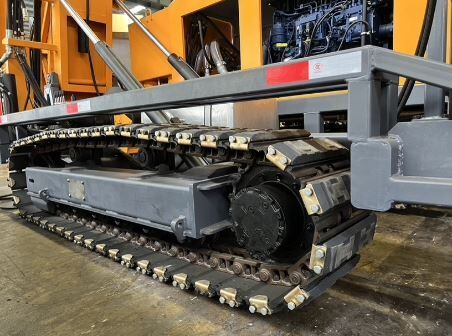

· Raadiojuhtimise roomikurada on üks võimalus – täiustatud liikuvus ja ohutus.

Puurimisvõimsus

BSuurus 2050 m

NSuurus 1650 m

HSuurus 1350 m

PSuurus 950 m

Sügavus põhineb vertikaalsel augul

Peatõstuk

Üherealine maht: Paljas trumm 120 kN

Liinikiirus: Paljas trumm 0-65 m/min

Kaabli suurus: 40 m x 20-22 mm

Wireline

Mahutavus: 2200 m 6 mm WL

1000 m 8 mm WL

Joone tõmbamine: paljas trumm: 15 kN

Liinikiirus: paljas trumm 114 m/min

täistrumm 300 m/min

Masti- ja söödasüsteem

Masti kõrgus: 9,5 m

Söödareis: 3700 mm

Sööda kiirused: kiire ja aeglane, muutuv kontroll

Tõukejõud: 9 tonni

Tõmba: 25 tonni

Puurimisnurk: 45 kuni 90 kraadi
Varda tõmbe pikkus: 3m või 6 m

Jõuallikas

Tootmine: Weichai Hiina

Mudel: WP6G240E330 (ELi IIIA etapp)

Maht: 6,7 liitrit 6 tsüüli.

Võimsus: 176 kW

RPM: 2200

Mootori tüüp: Diisel turboülelaaduriga, vesijahutus

Elektrisüsteem: DC 24 V (generaator 24 V, 95Amp)

Hüdraulikasüsteem

Esmane pump: 31 MPa – 280 l/min

Sekundaarne pump: 30 MPa – 130 l/min

Abipump: 30 MPa – 130 l/min

Hüdraulikaõli jahutus: Õhk

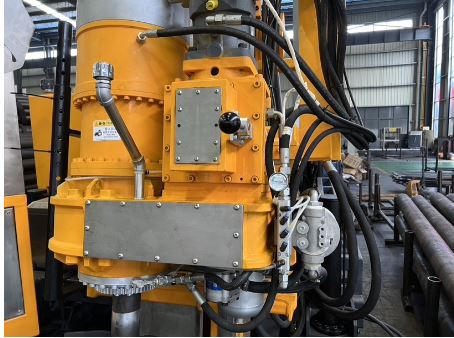

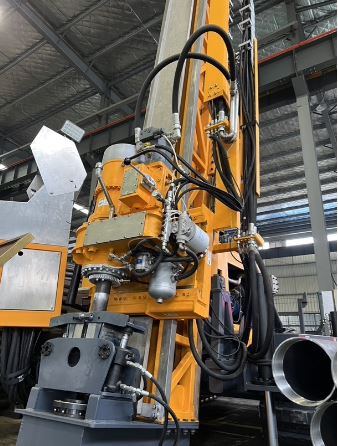

Puuripea ja spindli kiirused

Võimsus: kahekäiguline hüdrauliline mootor

Kiirus/tagasikäik 3

Astmetu muutus: 0-1250 pööret minutis

Hoidke läbimõõt 121 mm

Pöördemoment: Max 6200 Nm

Maksimaalne tõstevõime 235 kN

Maksimaalne toitevõimsus 80 kN

Peaavaja 600 mm

Jala klamber

Hoidmisvahemik: 55.5-118mm

Läbi augu: Ф165 mm

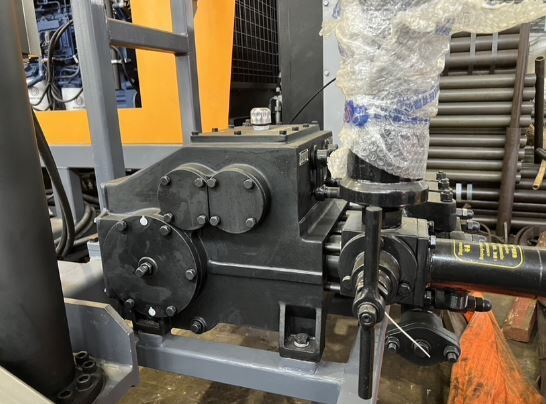

Mudapump

Väljundmaht: 250 L/min

Tühjendusrõhk: 8.0 Mpa

Kaal

Ratta tüüp: 8500 kg

Roomik paigaldatud: 10500 kg

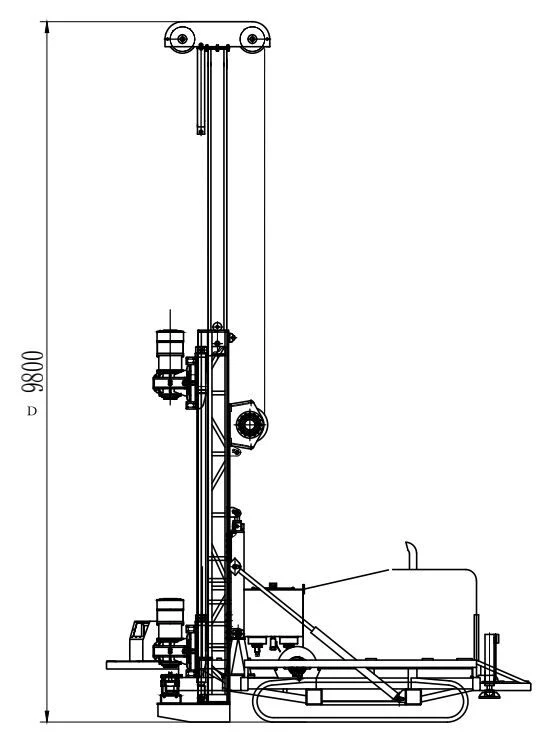

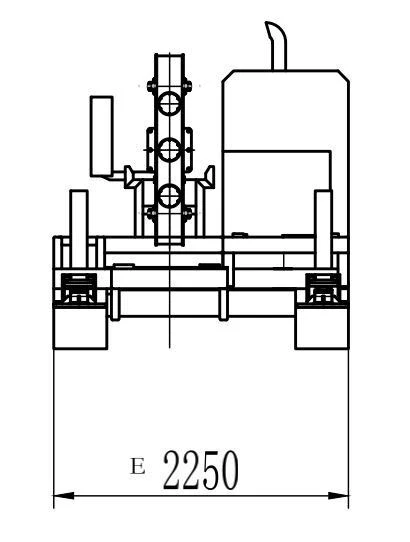

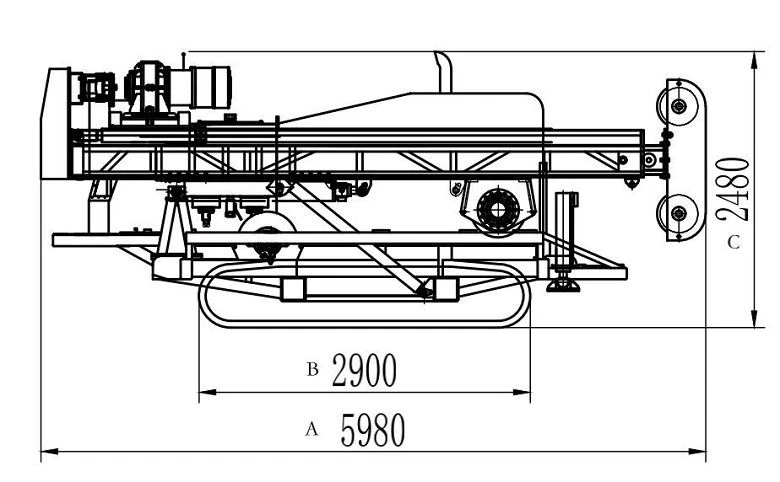

Mõõtmed (transport / töökoht)

A: 5980 mm

B: 2900 mm

C: 2480 mm

D: 9800 mm

E: 2250 mm

Kõik kaalud ja mõõtmed on lähendused ja võivad muutuda
